تجهیزات تصفیه لجن نفت

دستگاه های لجن نفت:

• سنباده زدا

دیسیلتر یا گل پاک کن سنتی از هیدروسیکلون به عنوان بخش اصلی جداسازی جامد از مایع استفاده می کند.

معایب آنها مصرف انرژی بالا (سیکلون رانده شده توسط پمپ شنی 55 کیلووات یا 75 کیلووات) و همچنین اثر سنباده زدایی ناپایدار (گرفتگی، ساییدگی، ناپایداری فشار و غیره بر جداسازی تاثیر می گذارد)، بنابراین راندمان تجهیزات بالا نیست. برای حل مشکلات فوق یک دستگاه سنباده گریز از مرکز طراحی شده است.

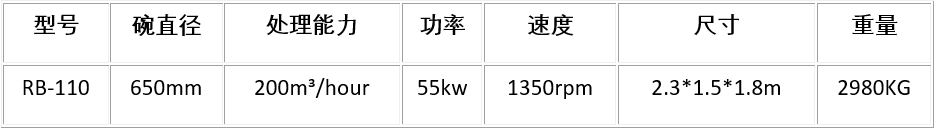

اصل کار سنباده‌زدایی گریز از مرکز/دیسیلتر یک سانتریفیوژ کم‌سرعت کاسه‌ای با قطر بزرگ است، اما به دلیل ساختار درام طراحی شده مخصوص آن، برای پردازش گل با حجم بسیار بالا مناسب است و می‌تواند شن و ماسه را بدون کاهش وزن گل هنگام پردازش حذف کند. هم سرعت ثابت و هم سرعت VFD در دسترس هستند.

1. مصرف انرژی کمتر در مقایسه با گل پاک کن سنتی
2. نتیجه درمان بهتر است که می تواند قلمه های کمتر از 45 میکرون را جدا کند
3. سرعت انعطاف پذیری و تنظیم ظرفیت و کنترل بهتر وزن گل
4. نیاز خطوط لوله کمتر و حجم موثرتر برای مخازن گل
5. تعمیر و نگهداری و قطعات یدکی مصرفی کمتر

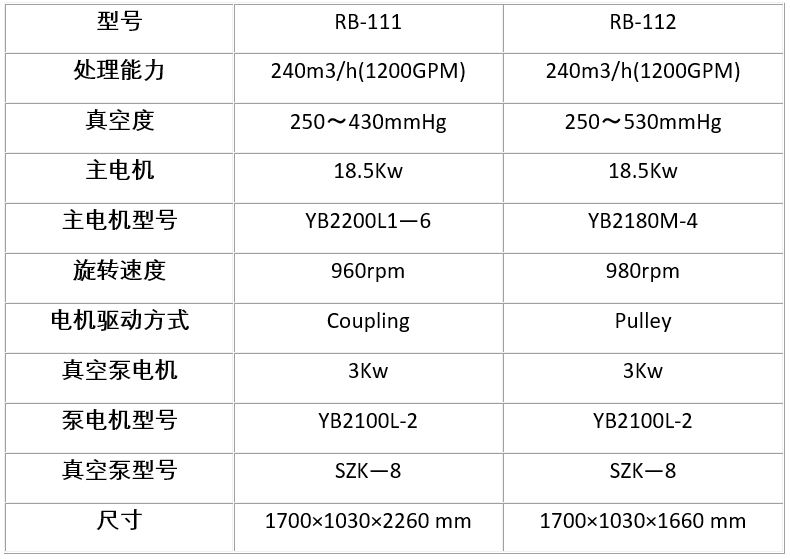

• گاز زدای خلاء

گاز زدا تجهیزات ویژه ای است که در سیستم کنترل مواد جامد برای حذف گازهایی مانند سولفید هیدروژن، دی اکسید کربن و گاز طبیعی از گل حفاری قبل از رسیدن به شیل شیکرها استفاده می‌شود.

 جداکننده یا گاززدای گل، یک واحد خلاء است که عمدتاً از مخزن خلاء، پمپ خلاء، موتور، سیستم پمپ خلاء و جعبه کنترل الکتریکی تشکیل شده است. دارای دو مدل گاز زدای خلاء عمودی و افقی.

1. سیال حفاری (این دستگاه) از طریق پنجره‌های اطراف محور توخالی روتور به سمت تیغه و دیواره مخزن پرتاب می‌شود، گازهای موجود در سیال حفاری می‌شکنند و از سیال حفاری فرار می‌کنند.
2. فشار منفی در مخزن خلاء ایجاد می‌شود، حباب‌های سیال حفاری به سطوح منبسط می‌شوند و می‌شکنند، و در نتیجه می‌توان گازها را بسیار راحت‌تر از گل جدا کرد.
3. جداکننده فوم و پروانه دو لایه به طور مداوم می چرخند که باعث می شود گازها ظاهر شوند و بشکنند.

انتخاب بین واحدهای نصب شده به صورت افقی یا عمودی معمولاً بر اساس نیازهای ردپای دکل خاص است.

جداکننده‌های گل/گاز و گاززداها تنها تعدادی از پیشنهادات کنترل مواد جامد و مدیریت پسماند حفاری هستند که به صنعت نفت و گاز عرضه شده است.

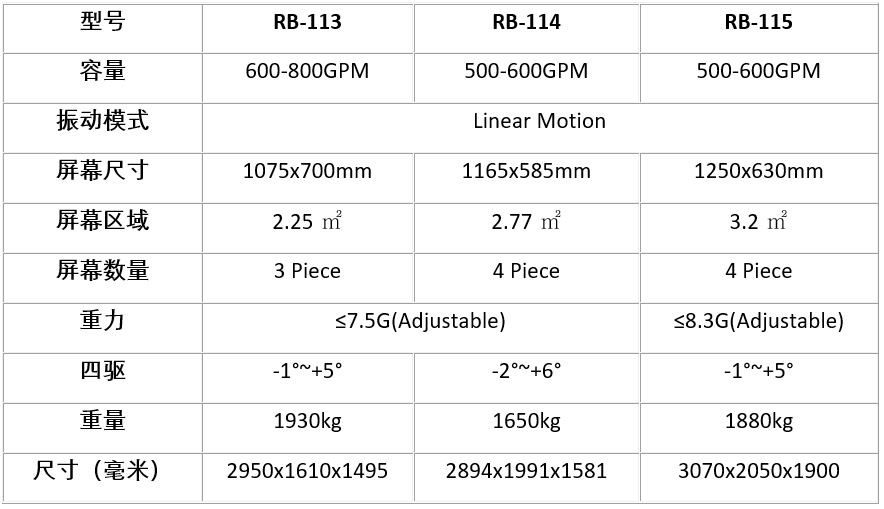

• شیل شیکر

شیل شیکر به عنوان اولین مکانیسم برای حذف جامدات نقش مهمی ایفا می کند. اگر در عملکرد عادی خراب شود، برای تجهیزات کنترل جامد بعدی (سیکلون و سانتریفیوژ و غیره) مشکل ایجاد می شود. بنابراین انتخاب شیکر سیال حفاری بسیار مهم است.

این شیل شیلر مخصوص جداسازی جامدات از سیال حفاری طراحی شده است. موتورهای مارتین ایالات متحده با نیروی G بالا پیکربندی شده، سطح صفحه نمایش بزرگتر و ظرفیت تصفیه با حجم بالا برای سیستم های مختلف تصفیه گل قابل استفاده است و عملکرد میدانی رضایت بخش فوق العاده ای دارد. طبق نیاز مشتری، ما می‌توانیم شیکرهای دوتایی و سه گانه را طراحی و تولید کنیم.

ویژگی ها و مزایا شیکر:

1. نیروی G به 8.5G می رسد، حرکت خطی به طوری که برش های مته می توانند به طور منظم و صاف روی سطح صفحه حرکت کنند.
2. مساحت صفحه نمایش بزرگتر 3.2㎡، ظرفیت درمان بالاتر 1280GPM.
3. زاویه عرشه شِیکِر AWD است، برای انطباق با نرخ های مختلف حفاری و ویژگی گل
4. صفحه نمایش لرزاننده مکانیزم تثبیت دو طرفه از قبل سفت شده برای تسهیل تغییر صفحه نمایش. حتی کشش صفحه نمایش باعث افزایش طول عمر می شود.
5. دستگاه sand blasting بر روی تمام قطعات ساختاری فلزی به کلاس Sa2.5 می رسد. چسبندگی قوی رنگ باعث کاهش فرسایش گل روی تجهیزات می شود.
6. سیستم کنترل الکتریکی از کنتاکتور اشنایدر با کیفیت قابل اعتماد استفاده می کند. انباشته زمان مجهز شده تا تضمین کند روغن روانکننده به موقع در موتور پر می شود و کل سیستم کنترل الکتریکی دارای اضافه بار حرارتی، بیش از جریان و حفاظت ولتاژ پایین است که می تواند به طور موثر از عملکرد ایمن موتور ارتعاشی محافظت کند.

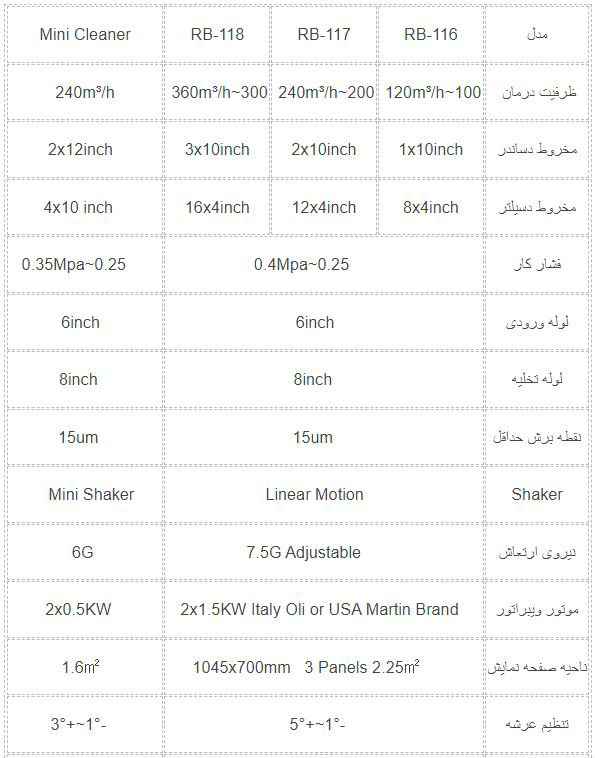

• گل پاک کن:

لجن پاک کن ترکیبی از شیل شیکر، سنگ زدایی، سیکلون های دیسیلتر و منیفولد است. در سیستم کنترل جامدات گل حفاری، پشت شیلر به عنوان تجهیزات کنترل جامدات درجه دوم و سوم، حداقل نقطه جداسازی 15 میلی متر نصب می شود. سیالات بازیافت شده را می توان به طور مستقیم یا برای جداسازی فاز بعدی توسط سانتریفیوژ دکانتر برای جامدات بسیار ریز پمپاژ کرد تا به خوبی استفاده شود. حذف

مینی گل پاک کن ترکیبی از لرزاننده خشک کن و سنگ زدا با ردپای کوچکتر، سیکلون های آبی بی سیلتر، عملکرد بهتری نسبت به سنگ زدا و دیسیلتر سنتی ارائه می دهد. این یک راه حل اقتصادی برای بازیابی باریت و جداسازی LGS است. محبوب ترین راه برای دکل های حفاری کوچک قدرت در نفت و گاز، CBM.

ویژگی ها و مزایای Mud Cleaner:

1. راندمان بالا و طراحی فشرده. گل پاک کن یک واحد فشرده از سنگ زدایی، دیسیلتر و شیل شِیکِر، بهترین انتخاب برای بازیابی باریتِ گلِ وزن و جداسازی LGS است.
2. سیکلون‌های هیدرو دساندر از سه قسمت ساخته شده است که در صورت فرسودگی یک قسمت می توان آن را به طور جداگانه تعویض کرد. قطر راس دسیلتر قابل تنظیم با توجه به حجم ماسه در گل حفاری
3. مخروط های سنگ شکن و desilter ساخته شده از مواد PU، مقاومت بالا در برابر خوردگی.
4. تکان دهنده حرکت خطی زیر جریان، موجود با صفحه نمایش لرزاننده بیش از 175 mesh، بدون بلوک صفحه نمایش و اجرای گل. عرشه قابل تنظیم در حین حفاری -1°~+5°
5. ظرفیت درمان بالا به 1500 GPM می رسد، صفحه نمایش ثابت دو طرفه با تغییر سریع
6. منیفولد نوع گیره برای سیکلون های لوله و آبی، اتصال قابل اعتماد و تعمیر و نگهداری آسان

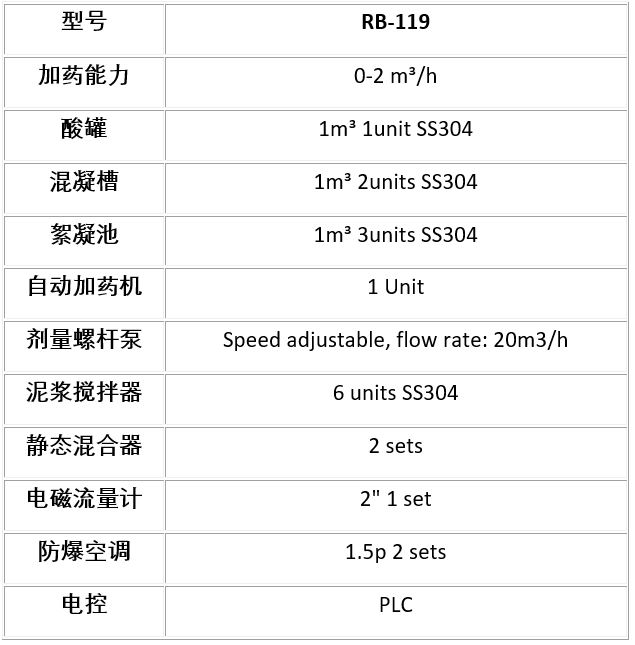

• واحد آبگیری

واحد دوز اتوماتیک ظرف 20 فوت ضد انفجار، یک واحد دوز شیمیایی بالا است، جداسازی جامدات و مایعات و فرآیند دوز شیمیایی مداوم، بسته و پایدار است. سیستم PLC هشدار خودکار برای کمبود پلیمرها و جلوگیری از اجرای خشک. از طریق فن آوری منعقد کننده‌ها و لخته سازها، ذرات بسیار ریز (≤2 میکرون) به جرم بزرگی تبدیل می‌شوند و سپس با سانتریفیوژ آبگیری جدا می‌شوند.

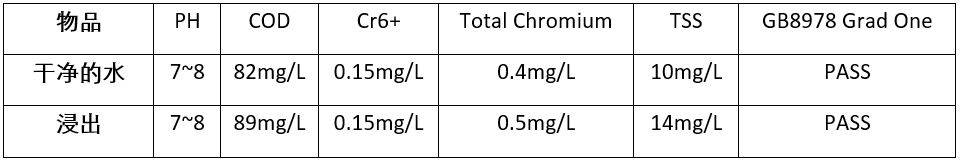

تخلیه فاز مایع صفر: مایع از سانتریفیوژ فاز اول می تواند به عنوان گل فعال استفاده شود، مایع فاز دوم از واحد فیلتراسیون به استاندارد تخلیه رسیده و فاز سه آب آشامیدنی.

فاز جامد: از طریق فناوری اصلاح، استاندارد کیفیت زمین را برآورده می کند، می تواند برای دفن زباله، گسترش جاده و کشاورزی مجدد استفاده شود.

1. اتخاذ فن آوری جداسازی سانتریفیوژ دستیار شیمیایی معروف بین المللی، جداسازی فاز جامد و اختلاط قرص های شیمیایی عملیات مداوم، بسته و پایدار، پرسنل و هزینه های شیمیایی کمتر است.
2. ترکیب قرص های شیمیایی، ظرفیت جریان قابل تنظیم، کار تست کیفیت آب ادغام در آزمایشگاه گل ظرفی، عملکرد آسان تر، شرایط کاری بهتر برای اختلاط شیمیایی با استاندارد بالا.

• سیستم مدیریت پسماند

ما راه حل های پکیج کاملی را برای مدیریت ضایعات حفاری OBM/SBM و WBM ارائه می دهیم. به این سیستم حفاری محل خشک نیز گفته می‌شود. زیرا دارای حلقه بسته و سیستم تخلیه صفر است و از همه مهمتر در حین عملیات حفاری باعث صرفه جویی در گودال گل و محیط زیست می شود. طبق استانداردهای مختلف تخلیه و سرمایه گذاری مشتریان، ما پیشنهاد متفاوتی برای گزینه داریم.

مفهوم طراحی سیستم بر اساس:

کاهش: سطح محل، مقدار مواد شیمیایی

بازیابی: سیالات حفاری از تجهیزات کنترل مواد جامد

بازیافت: مایعات پس از تیمارهای اولیه و ثانویه

سیستم مدیریت زباله OBM/SBM:

• سانتریفیوژ RB-120:

سانتریفیوژ VFD با سرعت بالا و گشتاور کششی بالا، یک سانتریفیوژ جدید و ویژه برای استفاده در آبگیری است. عملکرد اصلی تصفیه مجدد برای گل و لای مبتنی بر آب و ضایعات حفاری گل مبتنی بر نفت است. این می تواند جایگزین سانتریفیوژ سنتی کنترل مواد جامد شود، با عملکرد بهتر، به ویژه در هنگام درمان با 70٪ محتوای جامد بالا، ضایعات مته با وزن گل و لای 1.8 گرم در سانتی متر مکعب.

سانتریفیوژ دکانتر از کاسه مواد فولادی ضد زنگ 316 لیتری، نوار نقاله پیچی جوش داده شده با کاشی کاربید تنگستن، مطابق با پانل پیشرفته PLC ویژه طراحی شده برای درمان مدیریت زباله حفاری استفاده می کند. این بهترین شریک برای خشک کن قلمه SGL-02 است.

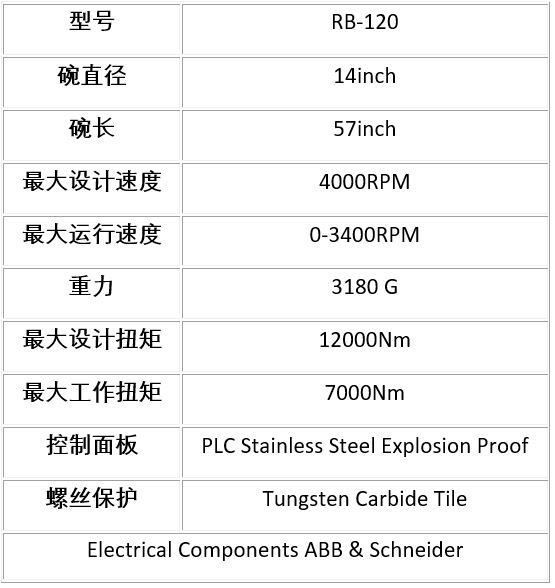

مشخصات سانتریفیوژ مدیریت زباله حفاری:

1. سیستم ورودی سیالات بهینه شکستگی مواد را در طول تغذیه به حداقل رسانده و منجر به درمان مؤثرتر می شود.
2. تنظیم ساختار داخلی درصد بالایی از مواد جامد موجود در تصفیه مجدد ضایعات حفاری و نیاز تخلیه جامدات با حجم زیاد را برآورده می کند. طراحی ویژگی های گشتاور کششی بالا و قدرت ما می تواند نیازهای مختلف محل کار را برآورده کند. برای تصفیه گل بر اساس روغن، روغن روی مواد جامد 10٪ 13%
3. با توجه به نیازهای مختلف زمین شناسی برای تصفیه زباله حفاری، سیستم کنترل الکتریکی طراحی VFD را برای موتور اصلی، موتور پشتی و موتور پمپ، مبدل فرکانس ABB، پانل کنترل ضد انفجار اتخاذ می کند. فشرده و پایدار در عملیات، سریع و راحت در تعمیر و نگهداری.
4. سیستم ضد دوشاخه، هنگامی که پلاگین اتفاق می افتد، سانتریفیوژ وارد کنترل خودکار می شود، پلاگین را حذف می کند، سانتریفیوژ را دوباره عادی می‌کند، مشکل پلاگین کاسه سانتریفیوژ را کاملاً از بین می برد.

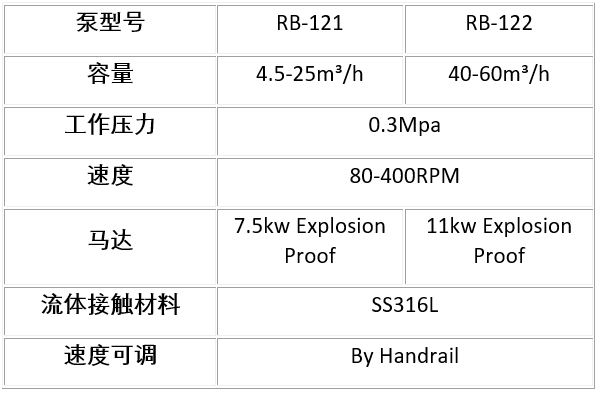

پمپ تک پیچ نوعی پمپ جابجایی مثبت است که می تواند رسانه هایی با چگالی و ویسکوزیته متفاوت ارائه دهد، بهترین پمپ تغذیه برای سانتریفیوژ دکانتر. روتور سفت و سخت در استاتور الاستیک (معمولاً از لاستیک ساخته شده) برای تحویل محیط می چرخد. علاوه بر این، روتور یک جزء میله ای با رزوه خارجی تک سر است، در حالی که استاتور یک جزء آستینی با رزوه داخلی دو طرفه است که یک خط آب بندی پیوسته را به شکل رزوه ای تشکیل می دهد. در زمان کار، حفره آب بند که توسط خط آب بندی رزوه ای تشکیل شده است، به طور مداوم به جلو حرکت می کند تا رسانه ها را در حفره تحویل دهد.

• شِیکر خشک کن:

تکان دهنده خشک کن با ظرفیت بالا، تک طبقه، با استفاده از سیستم ارتعاش برای تولید نیروی G قابل تنظیم تا 8.5، صفحه های دستگاه کشش 80 مش یا ریزتر نصب شده روی مخزن گیر برای جمع آوری مایعات حفاری بازیابی از برش ها، پمپ ها و شیلنگ برای انتقال مایعات حفاری به سیستم مایعات حفاری دکل. صفحه نمایش های بزرگتر ثابت شده است که در جداسازی جامدات/مایع موثر هستند.

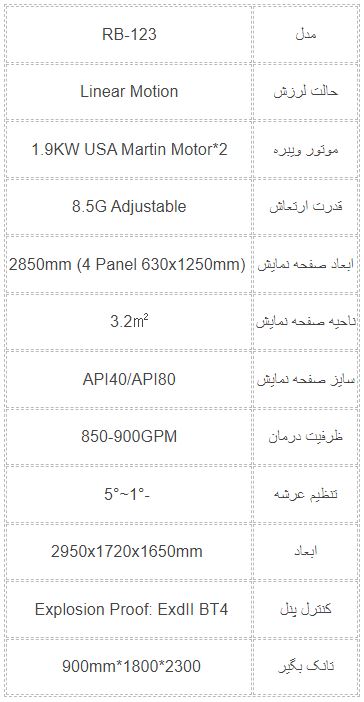

مشخصات شِیکر خشک کن:

ویژگی ها و مزایا خشک کن‌های High G:

1. حرکت خطی، برش مته می‌تواند بر روی سطح صفحه نمایش به طور منظم و صاف حرکت کند.
2. نیروی Super G به 8.5G می رسد، عملکرد بهتر خشک کن قلمه ها
3. 4 پنل صفحه نمایش لرزاننده بزرگتر، ظرفیت درمان بالاتر
4. AWD-1°~+5° با شرایط مختلف حفاری و ویژگی گل سازگار می شود.
5. کنترل پنل VFD، دو نسخه برقی (50HZ/60HZ) آزادانه قابل تعویض.
